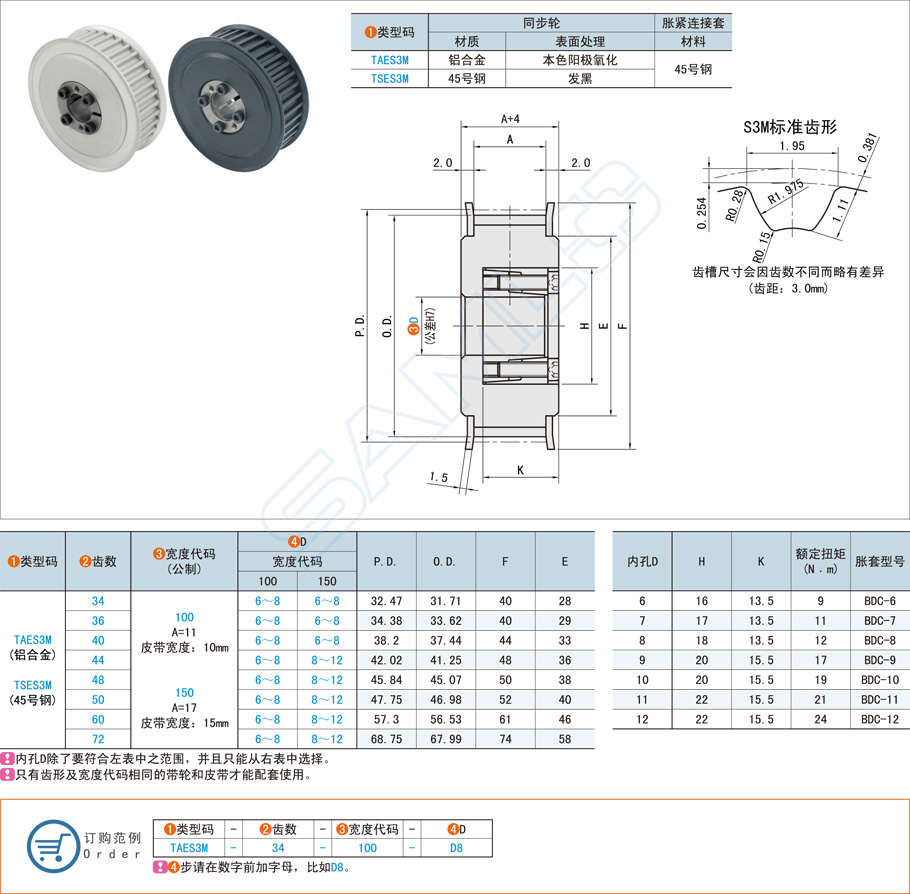

免鍵同步帶輪的內孔設計在機械傳動系統中起著至關重要的作用。一個合理的內孔設計不僅可以提高傳動效率，還能確保系統的穩定性和使用壽命。

以下是對免鍵同步帶輪內孔設計的詳細注意事項：

一、內孔尺寸的選擇

內孔尺寸的選擇是免鍵同步帶輪設計的基礎。首先，需要根據同步帶輪的規格和應用需求來確定內孔的直徑。內孔直徑應與同步軸的直徑相匹配，以確保兩者之間的緊密配合。過小的內孔直徑可能導致裝配困難，而過大的內孔直徑則可能導致傳動效率降低。

此外，還需考慮內孔的公差范圍。合理的公差范圍可以確保裝配時的靈活性，同時保證傳動的穩定性。

二、同軸度的保證

同軸度是指內孔與同步輪齒面的同心程度。在免鍵同步帶輪的設計中，保證同軸度至關重要。如果同軸度不佳，會導致安裝時的偏心現象，進而引起張力不均勻分布。這不僅會加速同步帶的磨損，還可能導致傳動系統在運行過程中產生異常抖動和噪音。

為了提高同軸度，可以采用高精度的加工設備和工藝，確保內孔和齒面的加工精度。此外，在裝配過程中，也應采取適當?shù)拇胧﹣肀ＷC同軸度。

三、粗糙度的控制

內孔的粗糙度對同步帶的安裝和傳動效率也有很大影響。過高的粗糙度會增加摩擦阻力，導致同步帶在安裝過程中受到額外的應力；而過低的粗糙度則可能導致內孔表面過于光滑，不利于潤滑油的附著。

通常情況下，建議的內孔粗糙度范圍為Ra 3.2至Ra 6.3。具體數值應根據應用要求和成本考慮來確定。在選擇加工方法和工藝參數時，應充分考慮粗糙度的要求。

四、材料的選擇與處理

免鍵同步帶輪的內孔材料選擇也至關重要。根據負載要求和工作環境的不同，可以選擇鋁合金、鋼材等不同材料。在選擇材料時，應充分考慮其強度、耐磨性和抗腐蝕性等因素。

此外，對內孔表面進行適當?shù)奶幚硪彩翘岣吣湍バ院涂垢g性的有效手段。例如，可以進行鍍鉻、鍍鋅等表面處理。

綜上所述，免鍵同步帶輪的內孔設計需要綜合考慮尺寸、同軸度、粗糙度和材料等多個方面。通過合理的設計和優化，可以確保傳動系統的性能達到最佳狀態，同時延長同步帶輪的使用壽命。本文內容是上隆自動化零件商城對“兩段式抽屜滑軌”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
