免鍵同步帶輪是一種用于機械傳動的組件，能夠在不使用鍵槽和鍵的情況下實現帶輪與軸之間的緊固和傳動。它主要依靠摩擦力來傳遞扭矩。

以下是免鍵同步帶輪的構成和工作原理：

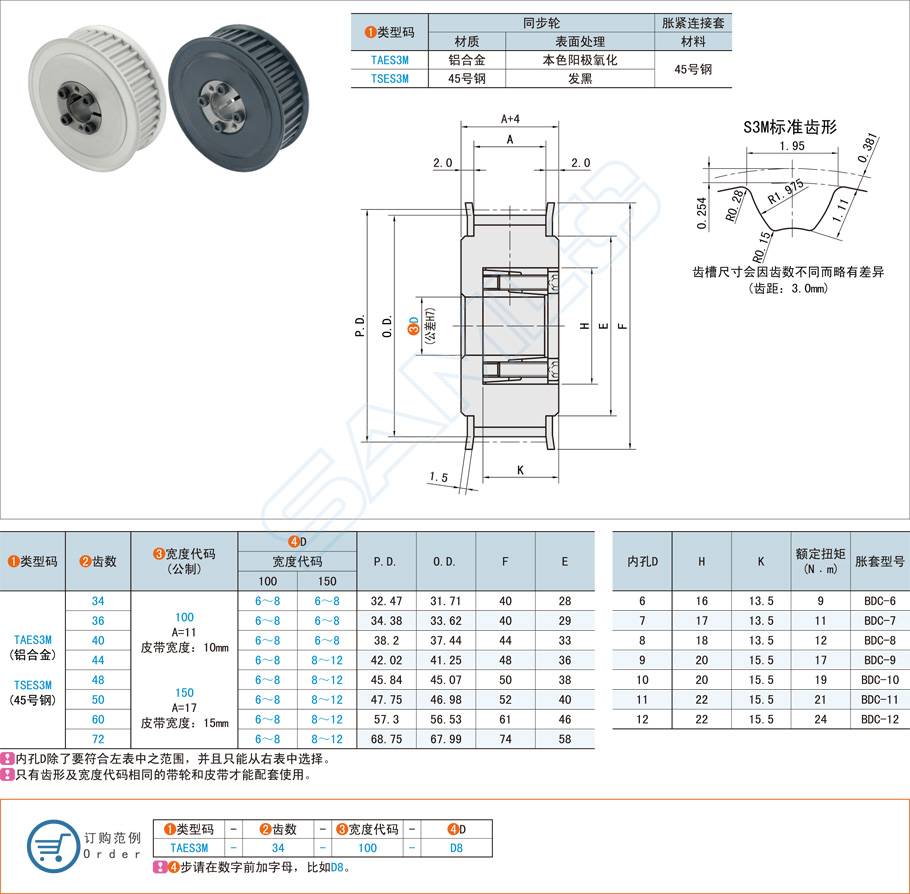

構成

1. 同步帶輪本體

   • 材料：通常由鋼、鋁合金或工程塑料制成，具有良好的強度和耐磨性。
   • 齒形：帶輪表面有與同步帶相匹配的齒形，以確保精確的嚙合和傳動。

2. 免鍵脹緊套

   • 材料：多為高強度鋼。
   • 結構：由內環、外環、鎖緊螺栓和錐面組成。內環和外環之間通過錐面過盈配合，當鎖緊螺栓擰緊時，內環和外環相對移動，產生徑向脹緊力，將帶輪緊固在軸上。

3. 鎖緊螺栓

   • 作用：通過擰緊鎖緊螺栓，內外環相對移動，產生脹緊效果，確保帶輪與軸的牢固連接。

工作原理

1. 初始安裝

   • 將免鍵同步帶輪裝在軸上。
   • 插入免鍵脹緊套，調整位置使帶輪和脹緊套對齊。

2. 鎖緊過程

   • 擰緊鎖緊螺栓。隨著螺栓的擰緊，內環和外環沿錐面相對移動。
   • 內環向內徑向收縮，與軸緊密接觸；外環向外徑向擴張，與帶輪孔緊密接觸。

3. 脹緊固定

   • 鎖緊螺栓完全擰緊后，內環和外環之間產生巨大的徑向壓力，通過摩擦力將帶輪牢牢固定在軸上。
   • 這種連接方式確保了高扭矩傳遞能力，同時避免了鍵槽和鍵的制造和安裝。

優點

1. 簡化安裝
   • 不需要鍵槽和鍵的加工，安裝簡單快捷，節省了加工和裝配時間。
2. 高精度和可靠性
   • 通過摩擦力傳遞扭矩，避免了鍵槽配合間隙導致的精度損失和松動問題。
3. 良好的同心度
   • 脹緊套能夠自我調節，確保帶輪與軸的同心度，提高傳動系統的穩定性。
4. 易于調整和拆卸
   • 在需要調整或拆卸時，只需松開鎖緊螺栓即可，操作方便，不損傷軸和帶輪。

應用

免鍵同步帶輪廣泛應用于各類機械傳動系統中，特別是在以下場景中表現出色：

• 自動化設備
• 包裝機械
• 印刷機械
• 紡織機械
• 機床
• 輸送設備

總結

免鍵同步帶輪通過脹緊套實現與軸的緊固和傳動，具有安裝簡便、傳動精度高、同心度好和易于調整拆卸等優點，是現代機械傳動系統中一種高效可靠的傳動元件。本文內容是上隆自動化零件商城對“免鍵同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
