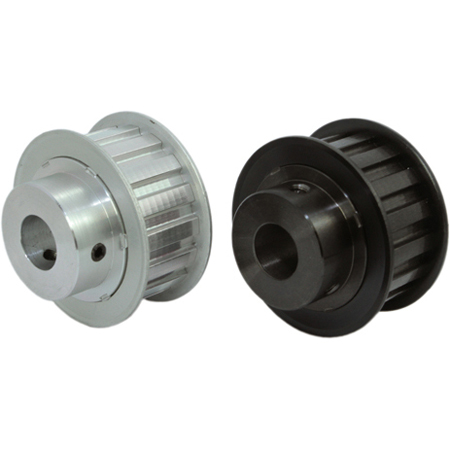

同步帶輪是精密機械傳動系統中至關重要的部件，其制造精度直接影響設備的同步性、穩定性與傳動效率。切削加工是同步帶輪成型過程中最關鍵的一環，涉及毛坯準備、車削、銑齒、鉆孔等多個步驟。本文圍繞同步帶輪的切削加工工藝流程、關鍵注意事項及質量控制要點進行詳細介紹，以指導生產實踐，提升產品加工質量。

一、加工流程概述與工序安排

同步帶輪的加工通常從原材料毛坯開始，常用材料包括鋁合金、碳鋼、鑄鐵等，選擇取決于使用環境和力學要求。加工流程大致分為以下幾步：

1.毛坯準備：包括鋸料、鍛造或鑄造成型，依據尺寸和批量選擇不同方式;

2.粗加工：通過車削對外圓、內孔及端面進行初步加工，保證基本幾何形狀;

3.熱處理(如適用)：部分高強度需求的鋼制同步帶輪會在粗加工后進行調質或淬火，提高硬度;

4.精加工：對關鍵尺寸，如內孔、公差部位進行精車，并保證同軸度;

5.銑齒加工：采用專用同步齒型銑刀或成形刀具完成帶齒部位加工，要求齒形精度高;

6.鉆孔/螺紋加工：包括軸套孔、緊固孔、螺釘孔等;

7.表面處理：如噴砂、氧化、電鍍或涂層處理，提高防腐性能;

8.檢驗包裝：進行幾何尺寸、齒形精度、表面粗糙度等最終檢驗后包裝出廠。

二、關鍵注意事項與技術控制

在切削過程中需重點控制以下幾個方面，以確保同步帶輪具備良好的裝配性和傳動性能：

 ●同軸度與跳動控制：加工過程中必須確保內孔、外圓及齒形的同軸度，否則會造成運行偏擺、皮帶磨損等問題。推薦使用高精度三爪卡盤或定心夾具，并進行多次復檢;

 ●齒形加工精度：齒形是同步帶輪最關鍵的工作部位，其加工需選用專用刀具、嚴格控制刀具磨損和進給速度，防止齒廓變形;

 ●切削余量規劃：粗精加工階段切削量安排要合理，避免多次反復切削造成材料變形或尺寸失控;

 ●刀具冷卻與潤滑：切齒及內孔加工過程中應使用適當冷卻液，防止材料燒傷或刀具粘屑，特別是鋁合金材料更應注重潤滑;

 ●熱處理變形控制：如進行熱處理，應提前預留變形量，并在后續工序中予以修正。

三、工藝優化與實際應用建議

為提高生產效率和產品一致性，可在生產中引入數控設備進行全過程加工，尤其是多軸數控車銑復合機床，可顯著提升同步帶輪的精度與產能。同時，在小批量或非標產品生產中，應建立標準化工藝文件，確保每一批次工藝參數一致，減少人為誤差。此外，建議對每批刀具進行定期更換與磨修，防止齒形因刀具磨損而失準，尤其是在批量銑齒作業中刀具一致性尤為重要。

總結分析

同步帶輪的切削加工流程涵蓋多個精密工序，對加工設備、刀具選擇和操作規范有較高要求。控制好同軸度、齒形精度和尺寸公差是保障傳動系統高效運行的關鍵。通過合理安排工藝流程、注重細節操作和標準化管理，可有效提高同步帶輪加工質量，延長使用壽命，滿足各類機械設備在精度、強度和穩定性上的使用需求。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
