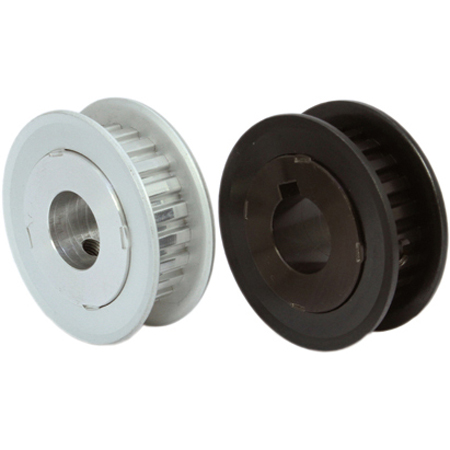

同步帶輪的齒形直接影響傳動精度、嚙合穩定性和使用壽命。齒形檢測主要圍繞齒距、齒形誤差、齒槽角度、齒頂圓直徑等關鍵參數進行，以下是具體檢測要點。

1. 齒距檢測

 ●目的：確保同步帶與帶輪的齒距一致，防止跳齒、打滑。

 ●檢測方法：

   ○齒距測量儀：采用高精度測量儀檢測齒頂或齒根的齒距累積誤差。

   ○影像測量法：使用高精度影像儀進行光學檢測，適用于小模數同步帶輪。

   ○三坐標測量儀(CMM)：適用于精密同步帶輪，測量齒距的一致性。

 ●標準：齒距誤差一般控制在±0.01mm~±0.02mm，高精度同步帶輪需控制在更小范圍。

2. 齒形輪廓誤差檢測

 ●目的：確保齒形符合設計標準，減少嚙合干涉和摩擦損失。

 ●檢測方法：

   ○齒形投影儀：將齒形放大投影，與標準齒形模板比對。

   ○輪廓儀檢測：采用高精度輪廓儀掃描齒面，檢測齒形偏差。

   ○激光掃描檢測：對齒形進行非接觸式高精度測量，適用于大尺寸同步帶輪。

 ●標準：齒形誤差應控制在0.005mm~0.01mm范圍內，特殊精密應用需進一步降低誤差。

3. 齒槽角度檢測

 ●目的：確保齒槽角度準確，避免帶齒卡滯或嚙合不良。

 ●檢測方法：

   ○萬能角度尺：用于初步測量齒槽角度。

   ○影像測量系統：對齒槽角度進行精密測量。

   ○CNC激光測量儀：快速測量齒形各個關鍵角度，適用于批量生產質量控制。

 ●標準：齒槽角度公差通常控制在±0.2°以內，超精密同步帶輪公差更嚴格。

4. 齒頂圓直徑檢測

 ●目的：確保帶輪齒頂圓直徑與同步帶內徑匹配，避免運行中干涉或過松。

 ●檢測方法：

   ○三坐標測量儀(CMM)：檢測帶輪齒頂圓直徑及同心度。

   ○游標卡尺或千分尺：測量齒頂圓的尺寸，但精度受限。

   ○圓度儀檢測：高精度測量齒頂圓形狀，適用于高速同步帶輪。

 ●標準：齒頂圓直徑公差通常控制在±0.02mm~±0.05mm，高精度同步帶輪公差更嚴格。

5. 齒面粗糙度檢測

 ●目的：確保齒面光滑，降低摩擦，提高傳動效率。

 ●檢測方法：

   ○粗糙度儀：檢測齒面Ra值，標準同步帶輪一般要求Ra≤1.6μm，高速高精度同步帶輪要求Ra≤0.8μm。

   ○光學顯微鏡檢測：觀察齒面質量，避免刀紋、劃傷等缺陷。

6. 齒輪跳動和同心度檢測

 ●目的：確保帶輪旋轉時穩定，減少振動，提高同步精度。

 ●檢測方法：

   ○動平衡測試：對高速同步帶輪進行平衡調整，避免不均勻質量引起的振動。

   ○同心度檢測：用千分表或三坐標測量帶輪軸孔與齒圈同心度，公差一般控制在0.01mm以內。

總結

同步帶輪齒形檢測的核心要點包括：

 ●齒距檢測：確保齒距一致，避免嚙合誤差。

 ●齒形輪廓誤差檢測：保證齒形精度，減少摩擦干涉。

 ●齒槽角度檢測：確保角度精準，提高傳動效率。

 ●齒頂圓直徑檢測：匹配同步帶，防止過松或過緊。

 ●齒面粗糙度檢測：降低摩擦，提高使用壽命。

 ●跳動和同心度檢測：保證帶輪旋轉平穩，避免振動影響。

通過嚴格的檢測，可確保同步帶輪具有高精度、高耐久性和穩定的傳動性能，適用于精密機械、自動化設備及高速傳動系統。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
