同步帶輪的嚙合精度直接影響傳動系統的效率、穩定性和使用壽命。其精度主要由以下幾個因素決定。

1. 主要影響因素

(1) 齒形精度

 ●同步帶輪的齒形必須與同步帶的齒形完全匹配，否則會造成嚙合不良，導致跳齒或噪音增加。常見齒形包括：

 ●梯形齒(如T系列、AT系列)：適用于普通精度傳動

 ●圓弧齒(如HTD、STD、GT系列)：提供更好的嚙合性能，減少應力集中

 ●雙曲線齒(如RPP、HPPD系列)：優化了負載分布，提高傳動精度

(2) 齒距精度

 ●同步帶輪的齒距公差需要控制在±0.05 mm以內，以確保齒形與帶輪正確嚙合。高精度同步帶輪通常采用CNC加工或精密鑄造，減少誤差。

(3) 圓跳動誤差

 ●同步帶輪的圓跳動(徑向跳動)應保持在≤0.02 mm范圍內，以減少帶輪運轉時的振動和沖擊。跳動過大可能導致同步帶松緊不均，影響使用壽命。

(4) 側向間隙

 ●側向間隙(齒側隙)決定了同步帶和同步帶輪齒槽之間的配合精度。通常，優化的齒側隙能減少齒間干涉，提高嚙合平穩性，同時允許微小調整來適應熱膨脹或制造公差。

2. 提高同步帶輪嚙合精度的方法

(1) 采用高精度加工工藝

 ●CNC數控加工：可實現±0.01 mm的精度，確保齒形一致

 ●滾齒和磨齒工藝：用于高精度同步帶輪，提高嚙合質量

 ●高精度鑄造與精密車削：適用于高負載應用，減少齒形誤差

(2) 選用高質量材料

 ●鋁合金(如6061-T6)：輕量化、耐腐蝕，適用于中高速應用

 ●45#鋼：高強度、耐磨損，適用于高負載應用

 ●不銹鋼：耐腐蝕性好，但密度高，適用于特殊環境

(3) 確保正確的安裝和張緊

 ●同軸度誤差 ≤0.03 mm，防止軸向偏移影響嚙合

 ●張緊力合適，避免因松弛導致跳齒或因過緊加速磨損

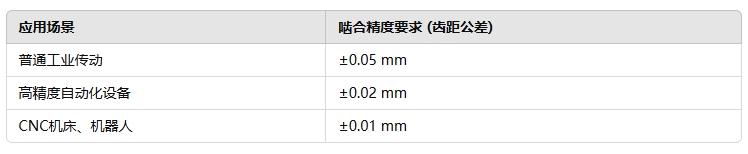

3. 典型嚙合精度指標

不同應用對同步帶輪的嚙合精度要求不同：

總結
