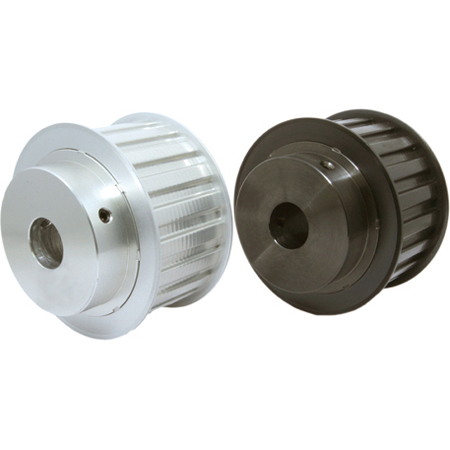

激光測距儀是一種非接觸式的精密測量工具，利用激光束的反射時間來測量物體的距離。它被廣泛應用于各種工業測量中，尤其是在需要高精度的場合。通過激光測距儀可以非常準確地測量同步帶輪的徑向距離，確保同步帶輪的同心度和運轉精度。

測量步驟：

1.準備工作：

●確保激光測距儀在良好的工作狀態下，可以正常啟動和測量。

●準備好待測的同步帶輪，確保帶輪已經正確安裝在設備上并處于靜止?fàn)顟B(tài)。

2.選擇測量點：

●選擇同步帶輪的外緣作為測量點。對于徑向距離，通常選擇帶輪的某個特定齒槽或外圈作為參考點。

●如果需要精確的多點測量，可以選擇多個位置來確保結果的準確性。

3.安裝激光測距儀：

●將激光測距儀安裝在與同步帶輪同軸的方向上。保持激光測距儀的激光發射器與同步帶輪的外緣垂直。

●需要確保激光束能夠準確地投射到同步帶輪的外圈，并能夠反射回測距儀。

4.測量距離：

●啟動激光測距儀，激光束發射并反射回儀器，儀器自動計算距離并顯示出來。

●測量時要確保激光束與帶輪的外圈正對，以避免誤差。

●如果是多個測量點，重復步驟3，分別測量同步帶輪的不同位置。

5.記錄和計算：

●記錄激光測距儀測得的徑向距離數據。如果多個測量點存在偏差，計算其平均值，作為同步帶輪的徑向距離。

●如果需要進一步分析同步帶輪的同心度，可以測量帶輪其他部位，確認是否存在偏擺或同軸度問題。

5.調整和優化：

●如果測量結果超出公差范圍，可能需要調整同步帶輪的位置或進行其他校正。通過重新測量和調整，確保帶輪的徑向距離在要求的精度范圍內。

注意事項：

●激光束精度： 確保激光測距儀的精度范圍滿足測量要求。一般來說，激光測距儀的精度可以達到 0.1mm 或更高，這對于同步帶輪的精密測量是足夠的。

●測量環境： 激光測距儀對環境光線的敏感度較高。確保測量環境光線較暗或避免強烈的反射光源干擾，以提高測量精度。

●對準問題： 在進行測量時，確保激光測距儀與同步帶輪處于垂直位置。任何角度的偏差都會導致測量結果出現誤差。

優點：

●非接觸式測量： 激光測距儀不需要與同步帶輪直接接觸，這減少了因摩擦或物理接觸引起的誤差。

●高精度： 激光測距儀可以提供高精度的徑向距離測量，適用于精密要求的應用。

●快速和便捷： 激光測距儀的操作簡單，測量過程快速，適合于大批量檢測。

總結：

通過激光測距儀測量同步帶輪的徑向距離，能夠高效、精確地檢測其幾何形狀是否符合標準。通過定期使用激光測距儀，可以確保同步帶輪的運行穩定性，減少機械故障，提高設備的整體效率。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
