同步帶輪的皮帶寬度直接影響傳動效率、承載能力和使用壽命。合理的寬度設計需要綜合考慮負載大小、傳動功率、速度、帶輪尺寸及應用環境等因素。

1. 皮帶寬度的主要影響因素

(1)負載與功率

●負載越大，皮帶寬度需要增加，以確保足夠的接觸面積，防止打滑或過早磨損。

●高功率傳動時，應選擇較寬的皮帶，以分散應力，提高耐久性。

(2)傳動比

●大傳動比(如1:5以上) 時，需要更寬的皮帶，以提供穩定的嚙合并減少跳齒現象。

●小傳動比(如1:2或更小) 時，皮帶寬度可適當減小，但仍需確保安全裕量。

(3)運行速度

●高速運行時(>30m/s)，適當增加寬度，以減少側向振動，提高傳動穩定性。

●低速應用 時，皮帶寬度可依據負載情況優化，避免不必要的增加成本。

(4)齒形和節距

不同類型的同步帶對寬度的要求有所不同：

●梯形齒(T型、AT型)：需要較大的寬度，以保證齒的完整嚙合。

●圓弧齒(HTD、GT)：傳動能力更強，允許較小寬度實現相同承載能力。

●窄型同步帶(如5M、8M)：適合小型設備，寬度可減小，但需確保足夠強度。

2. 皮帶寬度的計算方法

同步帶寬度可根據經驗公式或制造商推薦的參數計算：

B=(P×K)/(T×V)

其中：

●B = 皮帶寬度(mm)

●P = 傳遞功率(kW)

●K = 安全系數(一般取1.2~1.5)

●T = 皮帶的許用拉力(N/mm)

●V = 線速度(m/s)

制造商通常提供參考表格，可根據傳輸功率和速度直接查找推薦寬度。

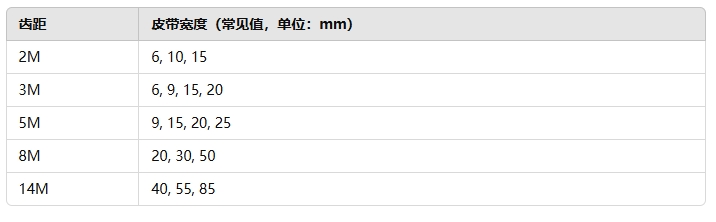

3. 常見皮帶寬度參考值

以下是部分常見規格同步帶的推薦寬度范圍(僅供參考)：

4. 設計優化建議

●增加負載能力：適當加寬皮帶，或選擇更高強度的皮帶材質(如聚氨酯同步帶)。

●降低噪音和振動：寬度過大可能導致不必要的側向振動，應在計算基礎上合理優化。

●減少摩擦損耗：選擇合理的皮帶寬度，避免因過寬導致軸承負擔增加，提高傳動系統的使用壽命。

總結

同步帶輪的皮帶寬度需根據 負載、傳動比、運行速度、齒形 等因素綜合設計。通常可以參考制造商提供的參數表，并結合公式計算，以確保同步帶在滿足承載能力的前提下，不造成額外的摩擦、振動或成本增加。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
