發布時間:2025-01-17 11:36:48 人氣:

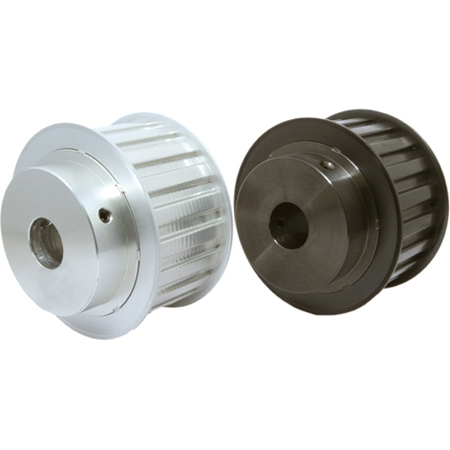

在同步帶輪的設計、測量和選型中,“直徑”和“外徑”是兩個不同的概念,它們各有定義和作用。以下從定義、功能和應用三個方面分析它們的區別。

1. 定義
●同步帶輪直徑(Pitch Diameter)
○是指同步帶輪齒槽的節線所在圓的直徑,通常稱為節圓直徑。節線是指同步帶與帶輪嚙合時,齒輪作用力的中心線。
○節徑是同步帶傳動的核心參數,直接決定了傳動比和帶輪的嚙合性能。
●同步帶輪外徑(Outside Diameter)
○是指同步帶輪的外表面(輪緣最高點)所在圓的直徑。
○外徑通常用于帶輪的整體尺寸參考,但它并不直接影響傳動性能,而是決定了外部空間占用。
2. 功能差異
●直徑(節徑)
○決定帶輪的嚙合點位置,是計算傳動比、線速度和轉速的關鍵參數。
○用于帶輪設計時的核心計算,如齒數選擇、帶長匹配等。
●外徑
○用于確定同步帶輪的安裝尺寸和與其他部件的機械配合。
○在設備設計中,外徑用于保證帶輪不會與其他組件發生干涉,特別是在多輪傳動系統中。
3. 應用場景
●節徑的應用
○傳動比計算:根據節徑比計算輸入和輸出的速度和扭矩關系。
○齒帶匹配:確保同步帶的節距與帶輪的節徑匹配,以實現高效嚙合。
●外徑的應用
○安裝空間評估:確保帶輪能夠在設備的限定空間內運行。
○外部防護設計:為同步帶輪設計防護罩或殼體時,參考外徑尺寸。
4. 示例分析
●假設一個同步帶輪的參數如下:
○齒數:20
○模數:2mm
○外徑:42mm
○節徑:40mm
●計算公式:
○節徑公式: 節徑=齒數×模數;
○例如:20齒×2mm = 40mm
外徑通常根據制造工藝和齒形設計得出,略大于節徑。
總結
同步帶輪的直徑和外徑分別對應帶輪的核心傳動功能和外部尺寸控制。直徑(節徑)直接決定傳動性能,而外徑主要用于安裝和空間設計。在選型和使用中,需明確兩者的不同,確保帶輪性能與設備需求一致。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹,希望幫助各行業用戶加深對產品的了解,更好地選擇符合企業需求的優質產品,解決產品選型中遇到的困擾,如有其他的疑問也可免費咨詢上隆自動化零件商城。
