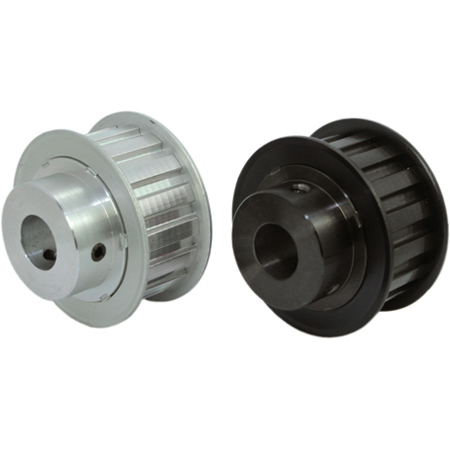

測量同步輪徑向跳動量是確保傳動系統性能的關鍵步驟。以下是幾種常用的測量方法：

一、百分表測量法

●準備工作：清潔同步輪表面，確保無油污、灰塵等雜質。將同步輪安裝在軸上，確保安裝牢固且軸心線與帶輪中心線重合。

●測量步驟：將百分表固定在合適的位置，調整表頭使指針輕輕接觸同步輪的徑向表面。緩慢轉動軸，同時觀察百分表的讀數變化。記錄百分表的最大讀數和最小讀數，兩者的差值即為同步輪的徑向跳動度。

●數據處理：根據測量結果，計算同步輪的圓度誤差。

二、V型塊測量法

●準備工作：清潔同步輪表面。將V型塊放置在水平面上，調整至穩定狀態。

●測量步驟：將同步輪放置在V型塊上，確保帶輪中心線與V型塊中心線重合。使用千分表或類似的指示器，將測頭輕輕接觸同步輪的徑向表面。緩慢旋轉同步輪，觀察千分表的讀數變化。記錄千分表的最大讀數和最小讀數，計算出差值即為同步輪的圓度誤差。

三、圓度測量儀法

●準備工作：清潔同步輪表面。將圓度測量儀調整至穩定狀態，并校準儀器。

●測量步驟：將同步輪放置在測量儀的工作臺上，確保帶輪中心線與測量儀中心線重合。啟動測量儀，按照預設的測量程序進行掃描。測量儀將自動采集數據并計算出圓度誤差。

通過上述方法，可以有效地測量同步輪的徑向跳動量，為同步帶傳動系統的性能提供保障。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
