同步帶輪的擋圈設置對于確保傳動系統的正常運行和延長使用壽命具有重要意義。本文將詳細介紹同步帶輪擋圈的設置要求、作用、意義以及安裝要求。

?

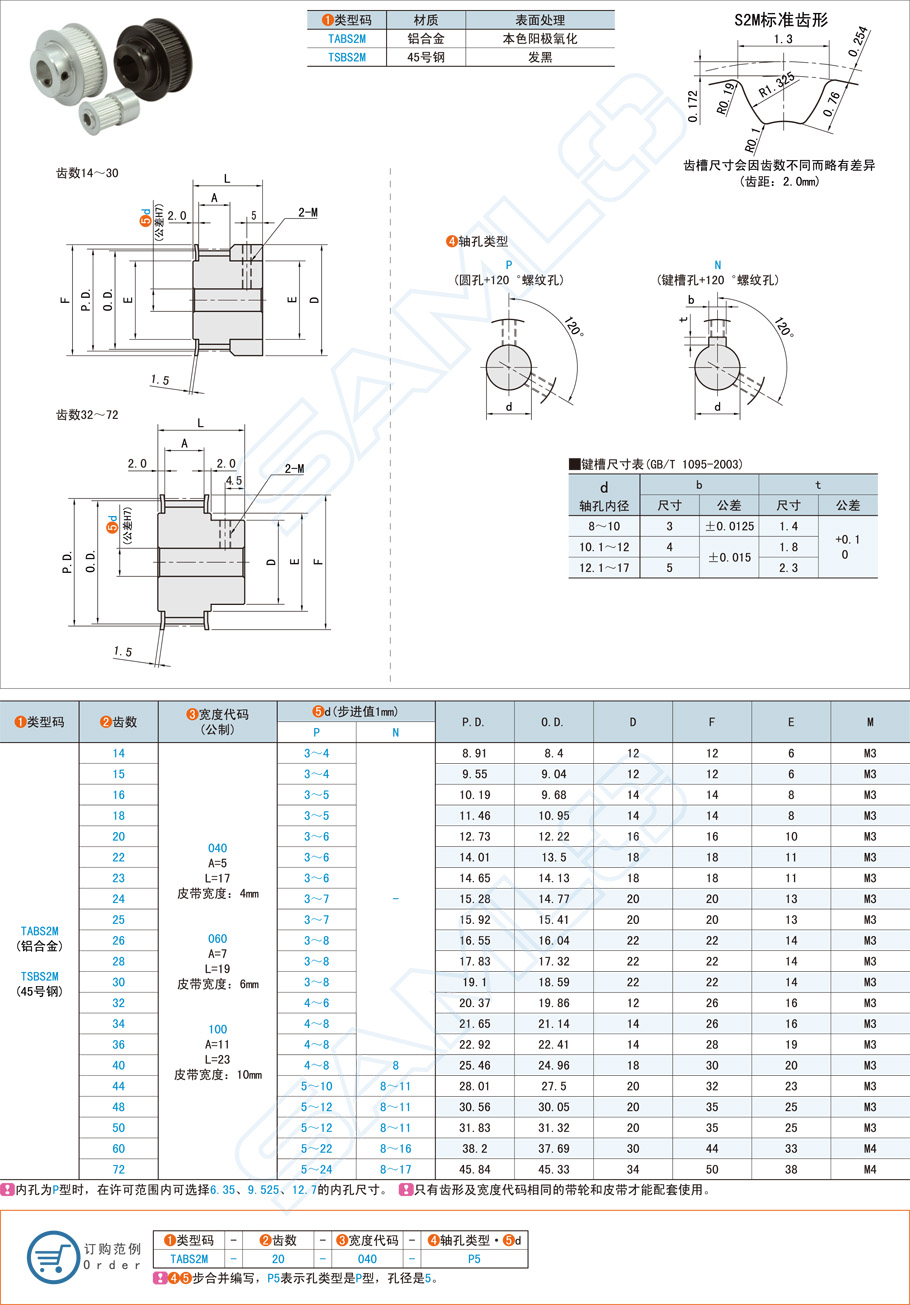

一、同步帶輪擋圈設置的要求

1. 最小高度：擋圈的最小高度K通常在2.5到3.5之間，具體數值取決于同步帶輪的型號和應用場景。擋圈的高度要足以覆蓋同步帶輪的齒頂，以防止同步帶在高速轉動中脫落。

2. 擋圈厚度：擋圈的厚度t一般在1.5到2之間，以確保足夠的強度和穩定性。擋圈的厚度要足以承受傳動過程中產生的應力，防止擋圈變形或損壞。

3. 擋圈彎曲處直徑：擋圈彎曲處的直徑需要根據同步帶輪的直徑和具體設計來確定，以確保與同步帶的良好配合。擋圈彎曲處的直徑應略大于同步帶輪的直徑，以防止同步帶在運行過程中脫落。

4. 擋圈外徑：擋圈的外徑應略大于同步帶輪的外徑，以防止同步帶在運行過程中脫落。擋圈的外徑應與同步帶輪的外徑保持一定的差距，以確保同步帶在運行過程中不會受到擋圈的干擾。

二、同步帶輪擋圈的作用和意義

1. 防止傳動帶脫落：擋圈的主要功能是幫助同步帶與輪子進行正確的配合，防止傳動帶在高速轉動中脫落。擋圈可以確保同步帶與輪子的緊密配合，提高傳動效率和穩定性。

2. 保證傳動精度和穩定性：在高精度傳動、高速傳動和高負載傳動情況下，同步輪加擋圈是不可或缺的，它可以保證傳動系統的高精度和高穩定性，避免在工作過程中出現誤差和偏差。

3. 固定同步輪與軸承的連接：同步輪擋圈可以固定同步輪與軸承的連接，避免在高速轉動中出現偏離，從而保證傳動效果和傳動效率。

三、同步帶輪擋圈的安裝要求

1. 中心距的調整：在安裝同步帶輪時，必須注意帶輪軸線的平行度，使各帶輪的傳動中心平面位于同一平面內，防止因帶輪斜偏而使帶測壓緊在擋圈上，造成帶側面磨損加劇。

2. 安裝緊定螺釘：同步帶輪通過徑向的緊頂螺釘壓緊電機軸上的平口，調整好距離后將緊定螺釘鎖緊。

3. 多軸傳動中的設置：在多軸傳動中，應保證每隔一個帶輪有兩個擋圈，或圍繞該系統每個帶輪的對邊各有一個擋圈。這樣可以確保同步帶輪的擋圈能夠有效地固定同步輪與軸承的連接，避免在高速轉動中出現偏離，從而保證傳動效果和傳動效率。

通過上述要求，可以確保同步帶輪擋圈的有效設置，從而保障同步帶傳動系統的穩定性和可靠性。本文內容是上隆自動化零件商城對“同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
