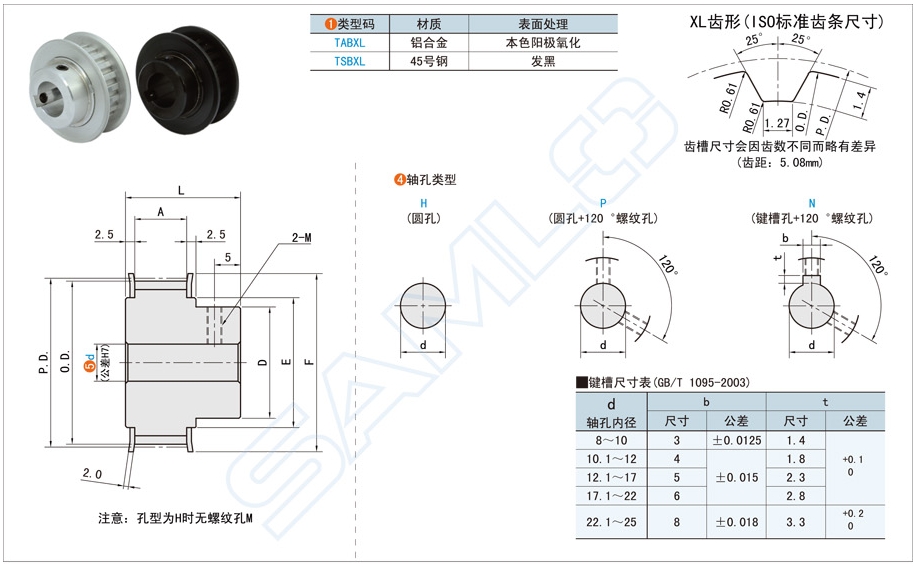

同步輪周長的計算與選配

一、同步輪周長的計算
同步輪的周長主要取決于其直徑和齒數,具體計算公式如下:
周長=π×直徑
周長=齒數×節距
其中,節距是指相鄰兩個齒間的距離。根據需要,可以選擇以下公式來計算同步輪的周長:
- 已知直徑:
C=π×D
- 已知齒數和節距:
C=T×P
其中,
- C 為周長
- D為直徑
- T 為齒數
- P 為節距
二、同步輪的選配
選擇同步輪時,需要考慮以下幾個因素:
-
齒數和節距:
- 確定機械系統的傳動比,選擇合適的齒數和節距。
- 齒數決定了同步輪的外徑和周長。
-
材料:
- 常見材料有鋼、鋁合金和塑料。
- 根據使用環境和載荷要求選擇合適的材料。
-
精度等級:
- 根據系統要求選擇適當?shù)木鹊燃?jí)。
- 高精度同步輪適用于要求高傳動精度和穩定性的場合。
-
寬度:
- 確定同步帶的寬度,選擇與之匹配的同步輪寬度。
- 寬度影響同步帶的傳動能力和壽命。
-
孔徑和鍵槽:
- 確定同步輪的安裝軸徑,選擇合適的孔徑和鍵槽。
- 確保安裝時的緊密配合,防止打滑。
-
表面處理:
- 選擇適合的表面處理工藝(如鍍鋅、陽極氧化等),以提高同步輪的耐腐蝕性和耐磨性。
-
應用場景:
- 考慮同步輪的具體應用場景(如自動化設備、汽車發動機等),選擇適合的型號和規格。
三、同步輪選配步驟
- 確定傳動比:根據傳動系統的要求,確定所需的傳動比。
- 選擇齒數和節距:根據傳動比選擇合適的齒數和節距。
- 選擇寬度:根據同步帶的寬度選擇匹配的同步輪寬度。
- 確定材料和精度:根據使用環境和精度要求選擇合適的材料和精度等級。
- 確定孔徑和鍵槽:根據安裝軸徑選擇合適的孔徑和鍵槽。
- 考慮表面處理:根據使用環境選擇適合的表面處理工藝。
示例
假設需要選擇一對同步輪用于自動化設備,具體要求如下:
- 傳動比:1:2
- 同步帶寬度:20mm
- 軸徑:10mm
- 使用環境:普通室內環境
- 確定傳動比:1:2
- 選擇齒數和節距:假設選擇20齒和40齒,節距為5mm。
- 小同步輪周長:20×5=100mm
- 大同步輪周長:40×5=200mm
- 選擇寬度:選擇寬度為20mm的同步輪。
- 選擇材料和精度:選擇鋁合金材料,普通精度。
- 確定孔徑和鍵槽:選擇孔徑為10mm,帶鍵槽。
- 選擇表面處理:普通陽極氧化處理。
通過以上步驟,選擇合適的同步輪可以確保傳動系統的穩定性和可靠性。本文內容是上隆自動化零件商城對“同步輪”產品知識基礎介紹的整理介紹,希望幫助各行業用戶加深對產品的了解,更好地選擇符合企業需求的優質產品,解決產品選型中遇到的困擾,如有其他的疑問也可免費咨詢上隆自動化零件商城。
