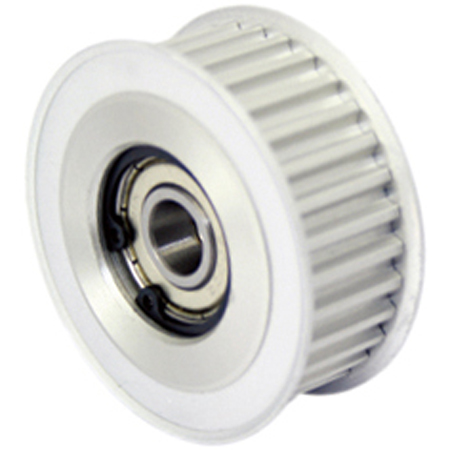

齒形惰輪的導向精度選型是基于傳動系統的精度要求、運行速度和載荷特性的綜合決策。導向精度主要體現在惰輪軸承的精度等級、惰輪輪體(齒形)的幾何公差以及安裝組件的匹配精度。對于要求高定位精度(如數控機床、自動化裝配線)和高速的應用，必須選用高精度等級(P5 級或 P4 級)軸承和高幾何公差的輪體。對于一般工業傳動，可選用標準精度的軸承。選型時還需考慮不對中容許度，以平衡精度要求與安裝成本。

一、軸承精度等級的選擇標準

? 軸承精度對導向精度的決定作用：惰輪的導向精度主要由其支撐軸承的旋轉精度決定。

1.高精度要求： 對于要求極高定位精度、最小跳動和低振動的場合(例如精密分度機構、主軸系統)，必須選用 ISO 規定的高精度等級軸承，如 P5 級或 P4 級。這些軸承的內外圈跳動、端面跳動和內徑外徑公差都得到嚴格控制。

2.標準精度應用： 對于一般工業傳動、輸送機等對定位和運行精度要求不高的場合，選用 P0 級或 P6 級的標準精度軸承即可滿足需求，以控制成本。

? 軸承游隙的匹配：

●預緊與剛性： 在對剛性要求極高的應用中，可能需要選擇具有負游隙(即預緊狀態)的軸承組合，以消除內部間隙，提高導向精度和剛度。

二、惰輪輪體幾何公差與動平衡要求

? 惰輪齒形和輪體的幾何公差：惰輪輪體本身的幾何精度直接影響同步帶的平穩運行。

1.齒形精度： 惰輪的齒形公差(如齒距、齒槽圓度)必須與同步帶的精度匹配。高精度的齒形保證了同步帶在惰輪上的平穩嚙合和引導，減少了運行時的側向振動。

2.徑向跳動： 惰輪輪體的徑向跳動必須控制在極小的范圍內。徑向跳動過大是導致同步帶在惰輪處上下振動、張緊力周期性變化的主要原因。

? 高速下的動平衡要求：

●消除振源： 對于高速運轉的惰輪，必須對其進行高精度的動平衡處理。平衡精度不足會導致高速運轉時產生巨大的離心力，引發系統共振和振動，這會徹底破壞導向精度。

三、安裝組件的配合精度與不對中容許度

? 安裝組件的配合精度：惰輪的導向精度是軸承、輪體和安裝座三者的綜合體現。

1.軸與座孔： 惰輪安裝軸的圓度、直線度和軸承座孔的圓度、垂直度必須符合精度要求。任何配合件的幾何誤差都會傳遞到軸承，惡化其導向精度。

2.軸承配合： 軸承內圈與軸的配合、外圈與座孔的配合必須正確選擇。錯誤的配合公差可能導致軸承安裝后徑向游隙改變，影響其精度。

? 不對中容許度：

●柔性考量： 惰輪安裝不當導致的不對中會降低導向精度。如果系統的安裝精度難以保證，應選擇對不對中具有更高容許度的惰輪結構(例如采用調心球軸承或柔性安裝)。然而，這通常以犧牲剛性為代價。

總結：齒形惰輪導向精度的選型，需以軸承精度等級為核心(高精度應用選 P5/P4)，并確保惰輪輪體的徑向跳動和齒形公差滿足要求。安裝時，需嚴格保障安裝組件的配合精度，并根據實際工況選擇合適的游隙和不對中容許度。本文內容是上隆自動化零件商城對“齒形惰輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城?！?/p>
