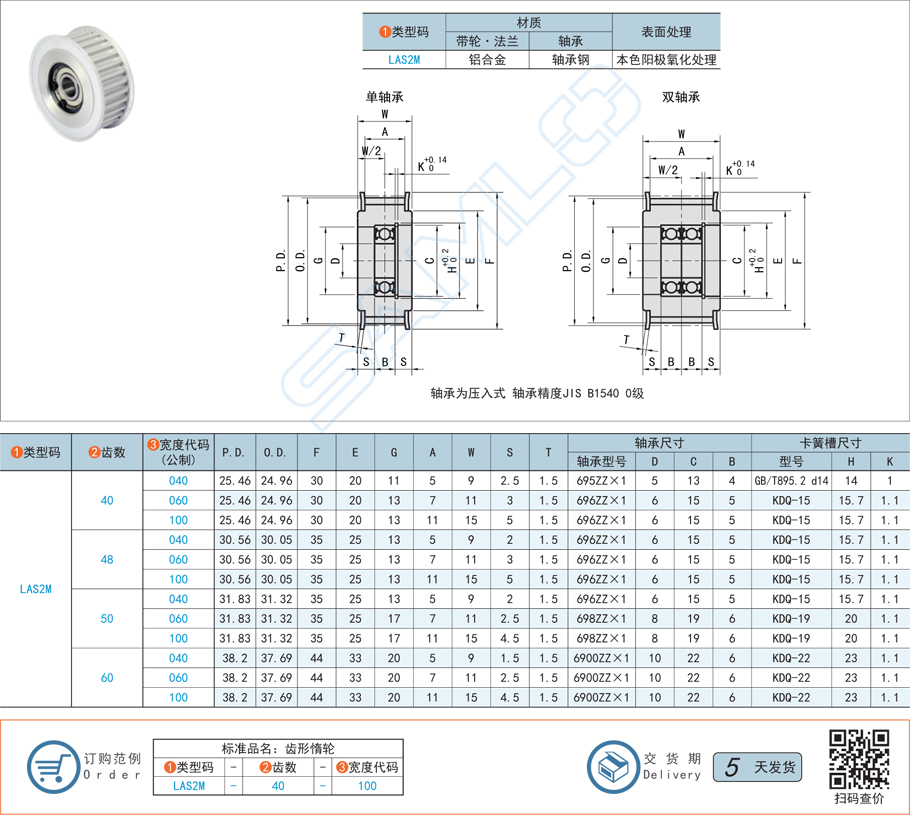

齒形惰輪(同步帶張緊輪)的齒形主要設計用于導向和張緊同步帶，不能直接承受主傳動載荷，其承受沖擊載荷的能力非常有限。惰輪齒形通常與同步帶齒形匹配，其作用是保持同步帶的正確嚙合和張緊狀態。沖擊載荷會集中作用在惰輪齒形的局部區域(如齒根)，遠超其材料的抗彎曲和抗剪切強度。過度沖擊可能導致惰輪齒形發生塑性變形、裂紋甚至剪切斷裂。因此，傳動系統設計時必須消除或吸收沖擊載荷，以保護惰輪齒形的完整性。

一、惰輪齒形的設計功能與載荷特性

? 惰輪的核心作用是張緊與導向： 齒形惰輪在同步帶傳動中的功能與主、從動輪有本質區別。

1.非功率傳遞： 惰輪不參與功率的傳遞，它主要功能是提供張緊力、吸收同步帶的松弛量以及改善嚙合角。其齒形的作用是引導同步帶平穩運動，確保同步帶在張緊過程中能夠準確就位。

2.載荷性質： 惰輪主要承受由同步帶張力產生的徑向載荷，其齒形本身通常只承受輕微的、均勻的接觸壓力。

? 齒形結構與抗沖擊限制：

●結構限制： 惰輪齒形的幾何形狀(如輪輻、輪轂)是為了滿足低質量、低慣量而設計的，其抗彎曲和抗剪切強度遠低于主傳動輪。

二、沖擊載荷對齒形失效的加速作用

? 應力集中與齒形塑性變形： 當瞬時沖擊載荷作用于同步帶上，會迅速傳遞到惰輪齒形。

1.應力集中： 沖擊載荷會集中作用在惰輪齒形的齒根或輪輻與輪轂的連接處。這種載荷遠超設計載荷，會使惰輪材料在局部區域發生應力集中。

2.塑性變形與裂紋： 如果惰輪由工程塑料或低強度合金制成，巨大的沖擊應力可能導致齒形立即發生塑性變形(如齒頂或齒側被壓扁)，或在齒根萌生微裂紋。裂紋在后續的周期性張力作用下會迅速擴展。

? 軸承抱死引發的剪切斷裂：

●二次失效： 沖擊載荷可能導致惰輪軸承瞬時接觸疲勞或卡滯。如果軸承卡死，而同步帶仍高速運轉，會對靜止的惰輪施加極端的剪切和彎曲載荷，導致惰輪輪齒或輪輻結構發生災難性剪切斷裂。

三、預防措施與設計優化

? 沖擊抑制與載荷控制： 預防惰輪齒形沖擊失效的關鍵在于消除沖擊源。

1.平穩加減速： 優化設備的啟動和制動曲線，采用緩啟動、緩制動策略，避免產生高強度的瞬時慣性沖擊。

2.消除振動： 解決傳動系統中的周期性振動和軸線不對中問題，因?yàn)槌掷m(xù)的振動會使惰輪承受疲勞沖擊。

? 材料與結構優化：

●高強度材料： 在沖擊風險高的應用中，應選用高強度、高韌性的材料(如鑄鋼、高強度鋁合金)來制造惰輪，以提高其抵抗沖擊的極限。

●緩沖設計： 在惰輪的張緊機構中引入減震器或緩沖機構，以吸收和分散外部沖擊能量，保護惰輪免受瞬時載荷的影響。

總結： 齒形惰輪齒形承受沖擊載荷的能力非常弱，沖擊主要導致齒形塑性變形、齒根裂紋或軸承抱死引發的剪切斷裂。必須通過優化加減速曲線、消除系統振動，并選用高強度材料，從根本上抑制和吸收傳動系統中的瞬時沖擊載荷。本文內容是上隆自動化零件商城對“齒形惰輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
