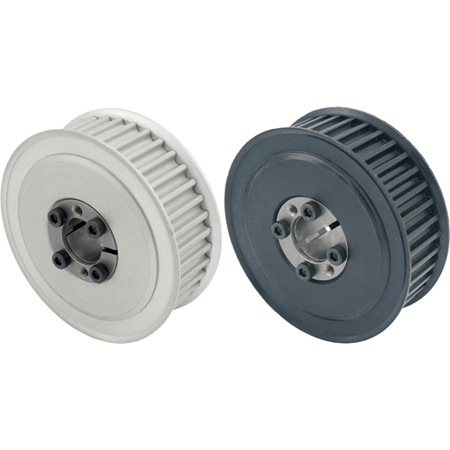

免鍵同步帶輪作為現代機械傳動中的高效組件，其齒形設計直接影響同步嚙合精度與扭矩傳遞效率。本文圍繞齒形參數選擇、齒面加工要求與嚙合性能優化三方面，系統解析免鍵結構中齒形設計的關鍵注意事項，為提高設計可靠性提供有力支持。

一、齒形類型的合理選擇與幾何特征匹配

免鍵同步帶輪通過脹緊套、錐套或脹套等結構替代傳統鍵連接方式，實現軸與輪的高效過盈聯結，這一結構要求齒形本身具備更高的嚙合效率與承載能力。常見齒形包括梯形齒(如T型、AT型)、圓弧齒(如HTD、RPP)和高扭矩齒(如GT、STPD)等。對于免鍵結構，推薦選用高嚙合率、高抗剪能力的深齒型齒形，如HTD或RPP型，因其在沒有鍵傳遞附加扭矩支撐的情況下，齒形本體需承擔全部扭矩負載。齒形節距應與實際載荷、轉速和使用壽命匹配，若負載大、扭矩變化頻繁，應適當增加節距或選擇加寬型帶輪，以提高抗疲勞能力與齒根強度。此外，應避免選用小節距齒形在大扭矩場合使用，以免因齒形變形過大導致同步帶“爬齒”或失步。

二、齒面加工質量與輪齒剛性的協同控制

免鍵帶輪在高負載嚙合過程中對齒面的加工精度和接觸面剛性要求較高，尤其在失去傳統鍵槽緩沖的前提下，齒形結構需承擔更高接觸壓力。齒面的成型方式通常采用精密滾齒或拉齒加工，必須保證齒距誤差、齒形偏差及齒高公差控制在標準容許范圍內。建議齒面粗糙度控制在Ra1.6μm以下，以提升帶齒嚙合順暢性并降低初期磨損。齒根部分的設計亦需考慮應力集中影響，采用圓弧過渡或根部緩沖結構可顯著提升疲勞壽命。此外，免鍵連接常伴隨較高安裝應力和軸向載荷，齒輪主體應具備良好的抗彎剛性與對稱結構，以避免齒圈局部變形影響嚙合精度。對于大規格帶輪，可設計中空輪轂+加強筋結構，增強輪體整體剛性，同時減輕質量，降低系統慣性。

三、嚙合特性優化與帶型適配的綜合考量

齒形設計還需兼顧同步帶的性能特性與使用環境，確保嚙合過程中傳動效率高、振動低。免鍵連接使軸向定位更加靈活，但也要求齒形設計必須具備自定心嚙合能力與偏差補償能力。推薦在設計時選用自導向型齒形(如RPP或GT類型)，能有效避免由于輪軸偏差導致的嚙合錯位。此外，輪齒寬度需與同步帶帶寬充分匹配，留出合理齒側間隙與導帶緩沖區域，以防止帶體偏載引起早期斷裂。對于高速或高溫工況，還應考慮材料熱膨脹對齒距的影響，適當調整齒形容差帶并選用耐熱材料制造，以保障高轉速下的嚙合一致性。設計中還可借助有限元仿真對齒形應力分布進行分析，從而精細優化齒高、齒頂圓角等幾何參數，實現更均勻的載荷分布與較長的使用壽命。

總結分析

免鍵同步帶輪的齒形設計不僅關系到傳動效率，還直接影響輪體結構的安全性與耐久性。設計時必須從齒形類型選擇、齒面加工質量、嚙合接觸性能等多方面進行協調，尤其在失去傳統鍵槽支撐的前提下，更需要高精度加工與科學幾何設計配合。通過合理選用齒形與帶型、優化加工工藝與結構細節，免鍵同步帶輪可廣泛應用于高精度、高效率的現代自動化系統中，具有良好的工程推廣價值。

個人觀點

我認為免鍵帶輪代表了傳動結構輕量化與模塊化的設計趨勢，而齒形設計作為核心細節，更需工程師投入精度與思維。未來應進一步借助CAE仿真與數字制造技術，將齒形優化、負載匹配與制造精度一體化，推動免鍵傳動技術更安全、智能、高效地發展。本文內容是上隆自動化零件商城對“免鍵同步帶輪”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
